Diese Anleitung bezieht sich auf das Projekt German Maps, Topographische Karte 1:25,000 1936 als Hintergrundlayer.
Zum Einlesen des Referenzlayers OpenStreetMap wird eine Internetverbindung benötigt.

QGIS kann so installiert werden:

• Für Windows, lade den http://www.qgis.org/de/site/forusers/download.html Installer herunter (181-191 MB) und starte ihn.
  Die Installation erfolgt dann automatisch. Für andere Plattformen stehen auf dieser Seite ebenso eine Anleitung und Installationspakete zur Verfügung.
• Die Georeferenzierung mit Qgis erfordert, dass Gdal installiert ist. http://trac.osgeo.org/gdal/wiki/DownloadingGdalBinaries Downloadquellen

Zum schnelleren Finden der richtigen Karte kann http://www.netzwolf.info/kartografie/openlayers/tkgrid Netzwolfs Blattschnitt der TK25 Karte verwendet werden.

• Die ID der Blattschnitt-Karte ist identisch mit der ID der German-Maps Karte.

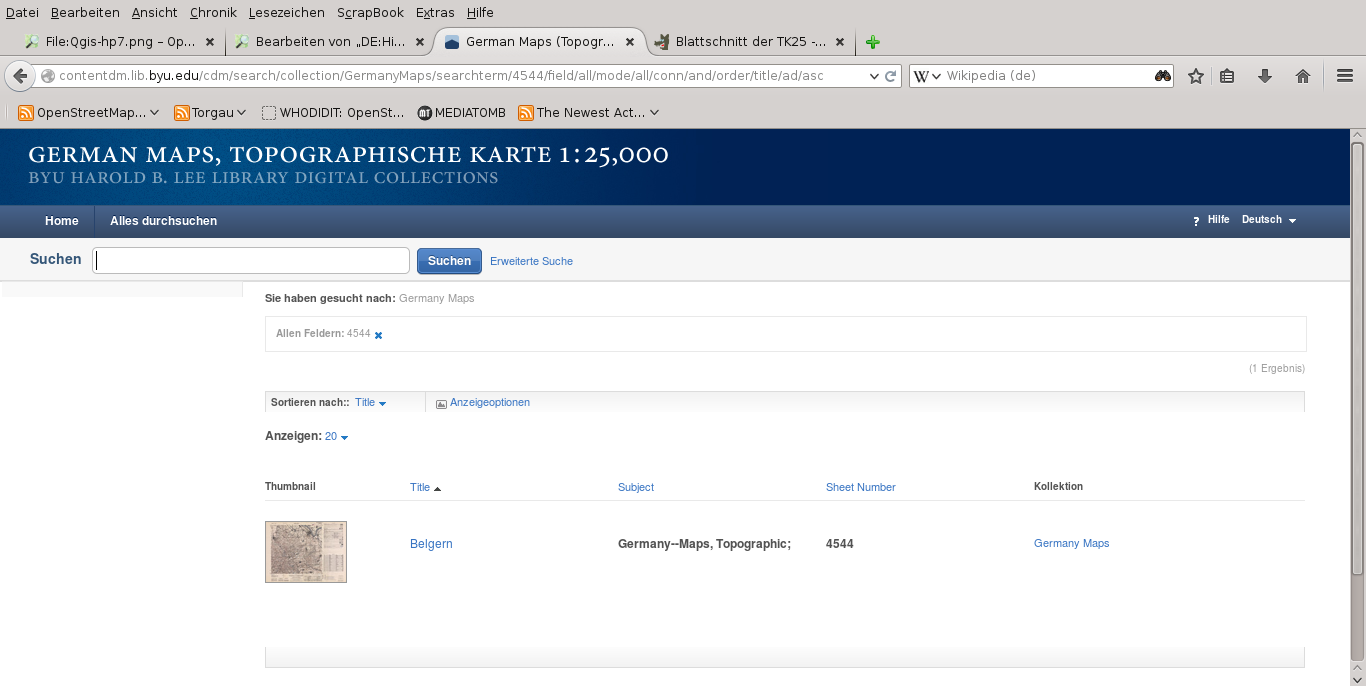

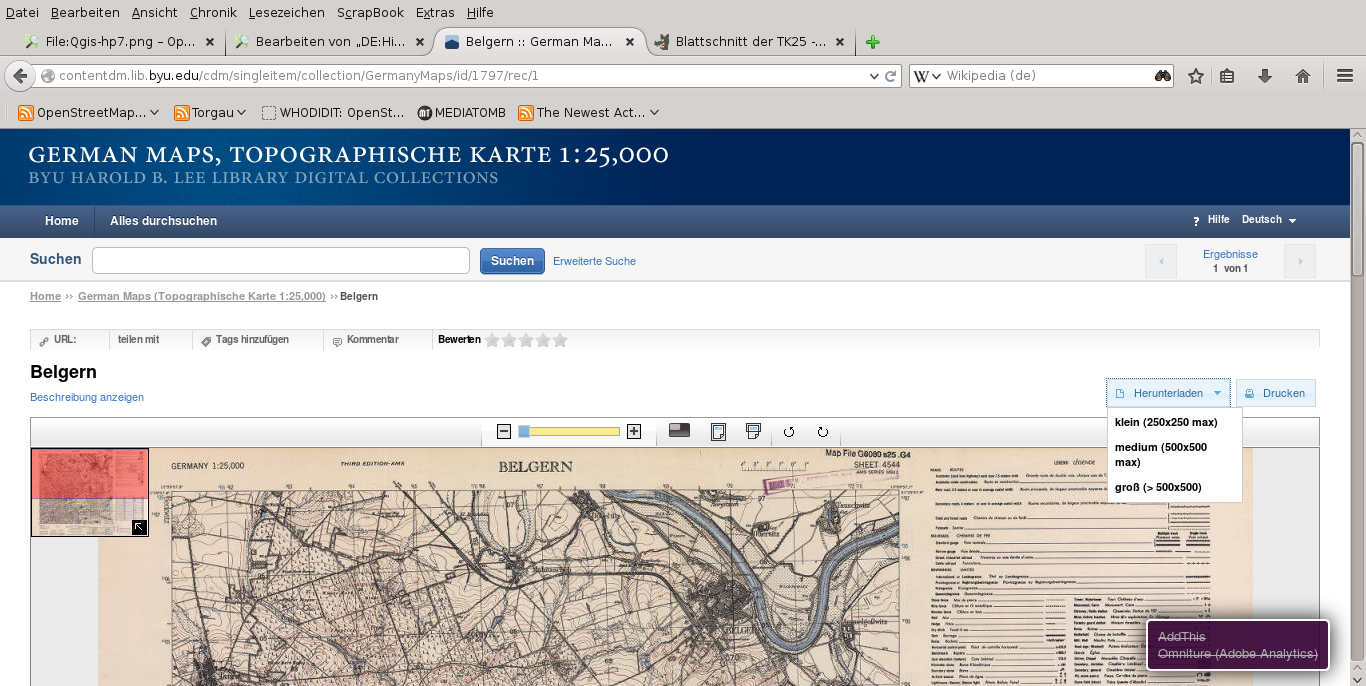

• Der Download der Karte erfolgt unter http://contentdm.lib.byu.edu/cdm/search/collection/GermanyMaps German Maps

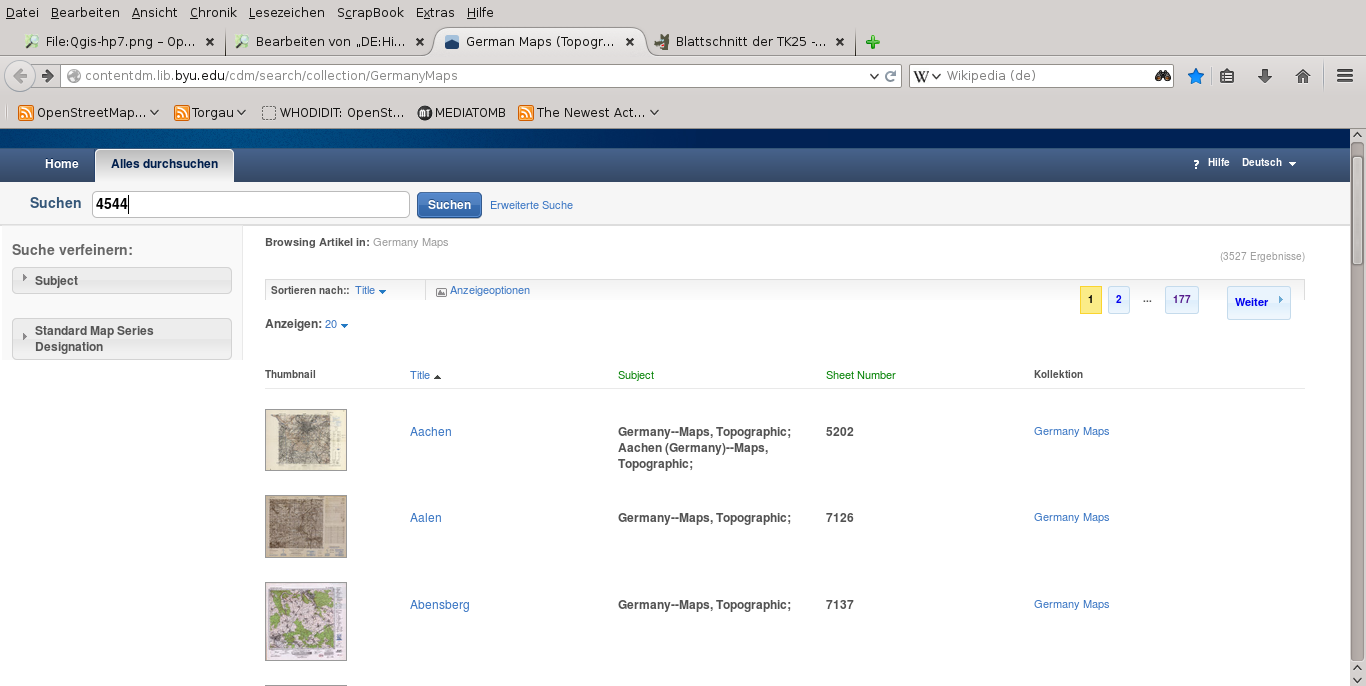

• Dort im Suchfeld die ID der Karte eingeben:

http://mystic.historic.place/videos/Freehand_Georeferenzer_Qgis.mpeg Download Video

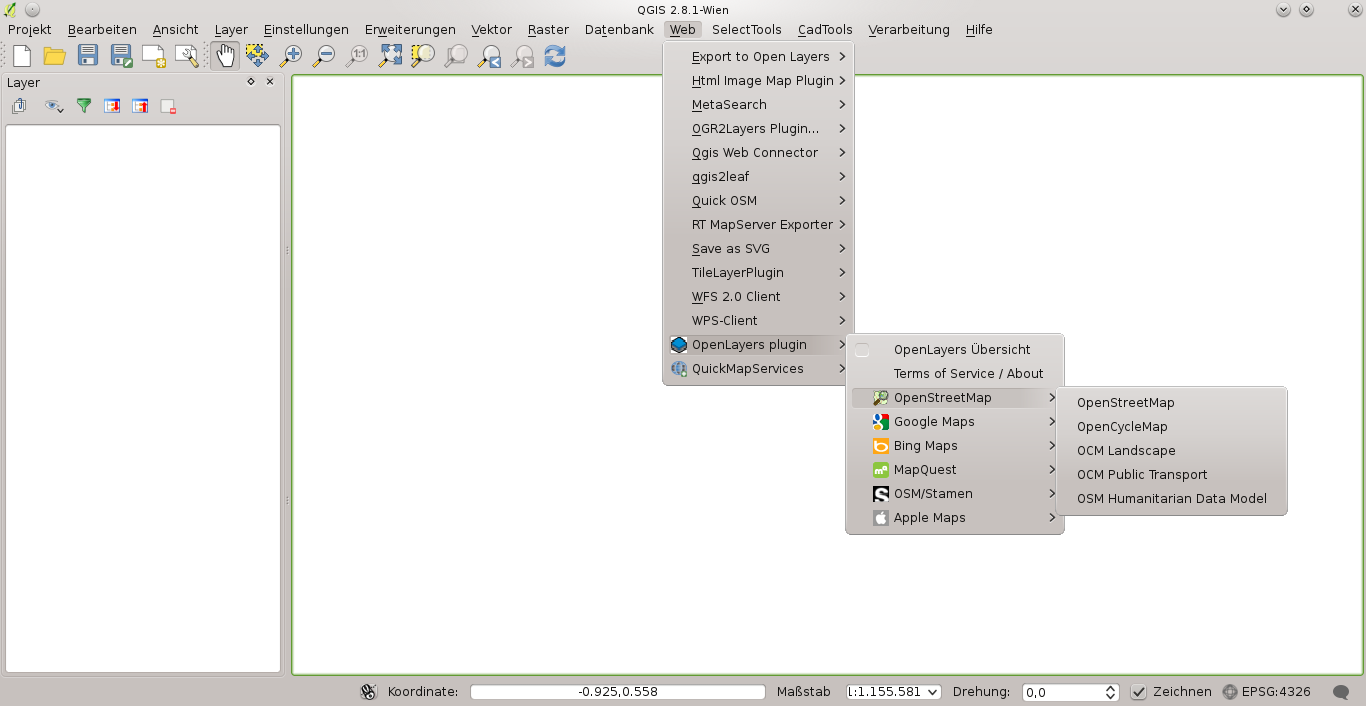

• Qgis starten, und unter Web → Openlayers Plugin → Openstreetmap aktivieren wir OpenStreetMap als Referenzlayer.

• * 800px|OpenStreetMap Layer geladen
• * Zur Hilfe beim Auffinden der Kartenecken, die [http://gk.historic.place/tools/tk25.gpx.zip tk25.gpx Blattübersicht] downloaden, entpacken und anschließend unter:
  • Vektor → GPS → GPS-Werkzeuge in Qgis laden *; Hinweis: eventuell muß das GPS-Werkzeuge-Plugin erst unter Erweiterungen → Erweiterungen verwalten und installieren aktiviert bzw. installiert werden.
  • 800px|GPS-Werkzeuge wählen * 800px|Datei Suchen
  • 800px|tk25.gpx auswählen * 800px|nur Spuren auswählen
  • 800px|Blattübersicht tk25.gpx geladen Laden der zu georeferenzierenden Karte mit
  • Raster → Georeferenzierung → Georeferenzierung *; Hinweis: eventuell muß das GDAL-Georeferenzierungs-Plugin erst unter Erweiterungen → Erweiterungen verwalten und installieren aktiviert bzw. installiert werden.
  • 800px|Georeferenzierungs Fenster öffnen Im Gereferenzierungsfenster Datei → Raster öffnen anklicken und Karte laden:
  • 800px|Im Georeferenzierungsfenster Karte laden Als Projektion WGS 84 / Pseudo Mercator EPSG:3857 wählen
  • 800px|Pseudo Mercator EPSG:3857 wählen * 800px|Karte geladen
• * Mit dem Mausrad, oder Handauswahl bzw. + oder - zur linken oberen Ecke zoomen
  • 800px|Zur linken oberen Ecke zoomen Ins Qgis Hauptfenster wechseln, und ebenfalls in die linke obere Ecke des Blattschnittes der Karte zoomen
  • 800px|Obere linke Blattschnittecke im Referenzlayer Ins Georeferenzierungsfenster wechseln
  • Bearbeiten → Punkt hinzufügen auswählen, und eine markannte Stelle im Georeferenzierungsfenster anklicken, * die auch im Referenzlayer des Qgis-Hauptfensters erkennbar ist.
  • Im Kartenkoordinaten eingeben Fenster → Aus Kartenanzeige anklicken. * 800px|Aus Kartenanzeige auswählen
  • Es wird automatisch ins Qgis Hauptfenster gewechselt, wo die markannte Stelle wie im Georeferenzierungsfenster angeklickt wird. * Das Kartenkoordinaten eingeben Fenster erscheint wieder mit den x/y Koordinaten.
  • Dies bestätigen wir mit OK * 800px|Im Kartenkoordinaten eingeben Fenster mit OK bestätigen
  • Anschließend haben wir den Passpunkt im Georeferenzierungsfenster * 800px|Der Passpunkt im Georeferenzierungsfenster
  • und im Referenzlayer sichtbar. * 800px|Der Passpunkt im Referenzlayer
• * Das Setzen der Passpunkte wiederholen wir an den restlichen drei Ecken der Karte
• * Die vier Passpunkte im Georeferenzierungslayer
  • 800px|Die vier Passpunkte im Georeferenzierungslayer und im Referenzlayer
  • 800px|Die vier Passpunkte im Referenzlayer Im Georeferenzierungsfenster machen wir folgende Einstellungen unter
  • Einstellungen → Transformationseinstellungen * Als Ausgaberaster wird der Speicherort der Geotiff Datei gewählt.
  • Anschließend mit OK bestätigen. * (Hinweis: Eine sehr gute Angleichung erhält man mit der Einstellung Transformationstyp: 'Thin Plate Spline' bei der Verwendung von etwa 12 Passpunkten. Ich nehme immer 4 in den Ecken, 4 an den Kanten und 4 in der Mitte verteilt. Das erfordert etwas mehr Zeit, lohnt sich aber)
  • 800px|Transformationseinstellungen Zur Sicherheit speichern wir nun die Passpunkte im Georeferenzierungsfenster unter
  • Datei → Passpunkte speichern als Im Anschluß kann die Georeferenzierung gestartet werden mit
  • Datei → Georeferenzierung starten * Die Geotiff-Datei wird automatisch ins Hauptfenster von Qgis geladen
  • 800px|Die Geotiff-Datei im Hauptfenster Dort wird zur Überprüfung der Geotiff-Layer mit der rechten Maustaste angeklickt, und unter Eigenschaften die Transparenz auf 50% gestellt
  • 800px|Die Geotiff-Datei Einstellungen * 800px|Die Geotiff-Datei Transparent machen
• * Reinzoomen und passt
  • ** 800px|Die Geotiff-Datei und Referenzkarte passen
